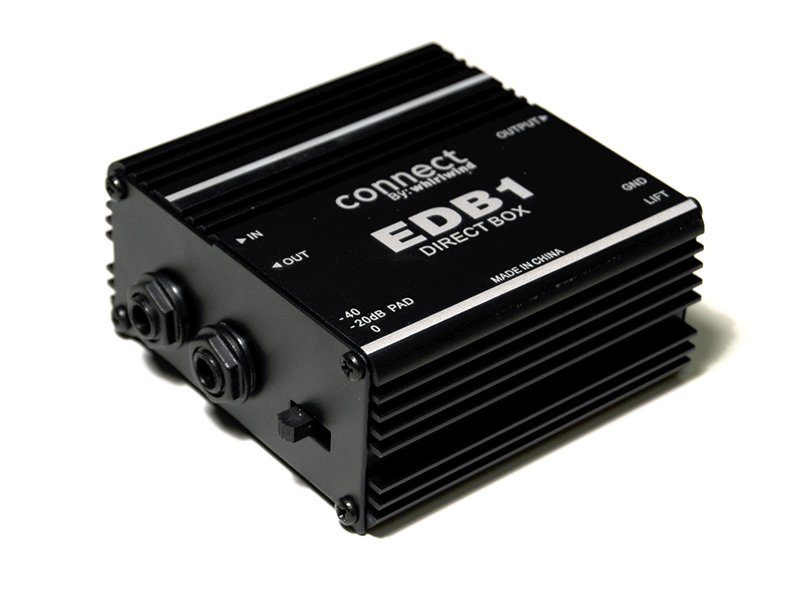

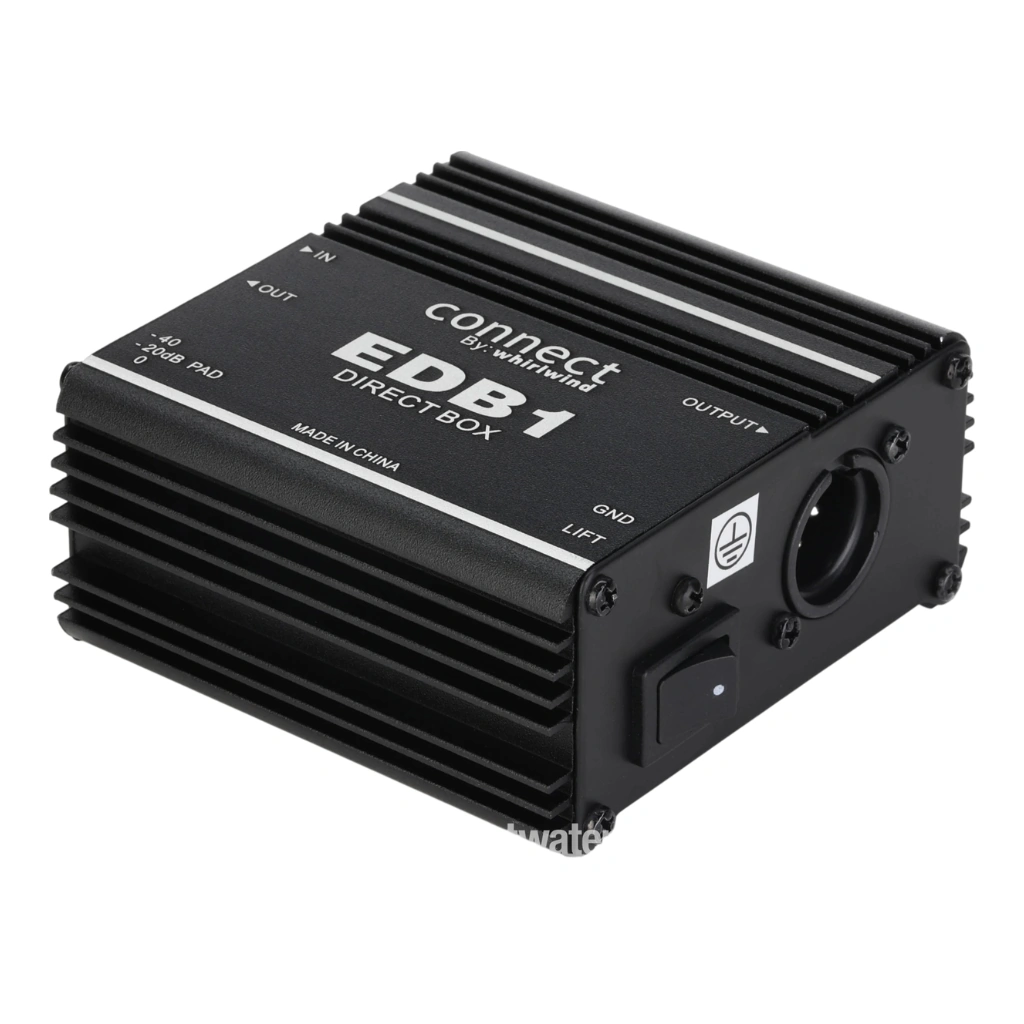

Whirlwind EDB1 | Caja Directa Pasiva Económica
La Whirlwind EDB1 es una caja directa (DI) pasiva de formato ultra-compacto, diseñada para ofrecer una solución confiable y accesible en la conversión de señales dentro de escenarios, salas de ensayo e instalaciones de audio comerciales. Al igual que sus hermanas mayores de la línea profesional de la marca, su función principal es transformar señales de alta impedancia desbalanceadas (provenientes de guitarras, bajos, teclados electrónicos o reproductores multimedia) en señales de baja impedancia balanceadas, listas para ser inyectadas de forma segura en las entradas de micrófono de una consola de mezcla.
Al basarse en un diseño pasivo clásico, la EDB1 no requiere de ninguna fuente de alimentación externa, baterías ni energía Phantom (+48V). Su electrónica interna aloja un transformador de audio robusto que garantiza un aislamiento galvánico efectivo para prevenir ruidos inducidos en cadenas de audio extensas.
Características Principales
Aislamiento y Operación Pasiva: Su funcionamiento mecánico y magnético autónomo elimina la dependencia de alimentación eléctrica o baterías de 9V, asegurando que el equipo esté siempre listo para operar en cualquier escenario.
Atenuador de Entrada Conmutable (Pad de 3 posiciones): Incorpora un interruptor físico deslizable en su panel frontal que permite adaptar el nivel de ganancia según la fuente de audio conectada, ofreciendo opciones de 0 dB, -20 dB y -40 dB. Esto evita la saturación de la señal al trabajar con instrumentos de alta ganancia activa o salidas de línea potentes.
Desconexión de Tierra (Ground Lift): Dispone de un interruptor dedicado para cortar el lazo de masa entre la entrada y la salida balanceada. Al activarlo, se eliminan instantáneamente los zumbidos de baja frecuencia (hum y buzz) causados por bucles de tierra o interferencias en la red eléctrica del lugar.
Chasis Metálico de Perfil Bajo: Su carcasa de acero plegado está diseñada para soportar los rigores del uso cotidiano y proteger eficazmente los conectores internos, ofreciendo una alta durabilidad en un formato liviano que ocupa un espacio mínimo en cualquier mochila técnica o pedalera.
Conectividad Esencial: Equipada con conectores soldados directamente a la placa base, incluye una entrada Jack de 1/4" para el instrumento, una salida paralela (Thru) de 1/4" para enviar la señal limpia hacia un amplificador de escenario, y una salida profesional XLR macho balanceada.
Especificaciones Técnicas
Tipo de Caja Directa: Pasiva.
Atenuación de Entrada (Pad): Conmutable (0 dB, -20 dB, -40 dB).
Respuesta en Frecuencia: 20 Hz a 20,000 Hz ($\pm 1\text{ dB}$).
Conectores de Entrada:
1 x Jack de 1/4" (6.35 mm) desbalanceado (Input de instrumento/línea).
1 x Jack de 1/4" (6.35 mm) desbalanceado en paralelo (Thru / Salida al amplificador).
Conector de Salida: 1 x XLR macho balanceado de 3 pines.
Controles e Interruptores: Interruptor deslizable de desconexión de tierra (Ground Lift) e interruptor de atenuación de ganancia (Pad).
Construcción del Chasis: Acero con acabado de pintura epoxi horneada de alta resistencia.
Dimensiones Físicas: Diseñada en formato ultra-compacto de bolsillo para optimizar espacio.
Contenido de la Caja
1 x Caja directa pasiva Whirlwind EDB1.
1 x Guía de inicio y hoja de especificaciones de fábrica.
